стальная ванна Т-72
« : 15 Сентябрь 2016, 23:03:05 »
Стальная ванна Т-72 by SPA Guitars & Violins factory

краткая инструкция в картинках по монтажу .

для рукастых перцев

дано:  ванна ДеА
         заготовка  ванны стальной V1.1

ванну предварительно зашкуриваем (Р100-150)

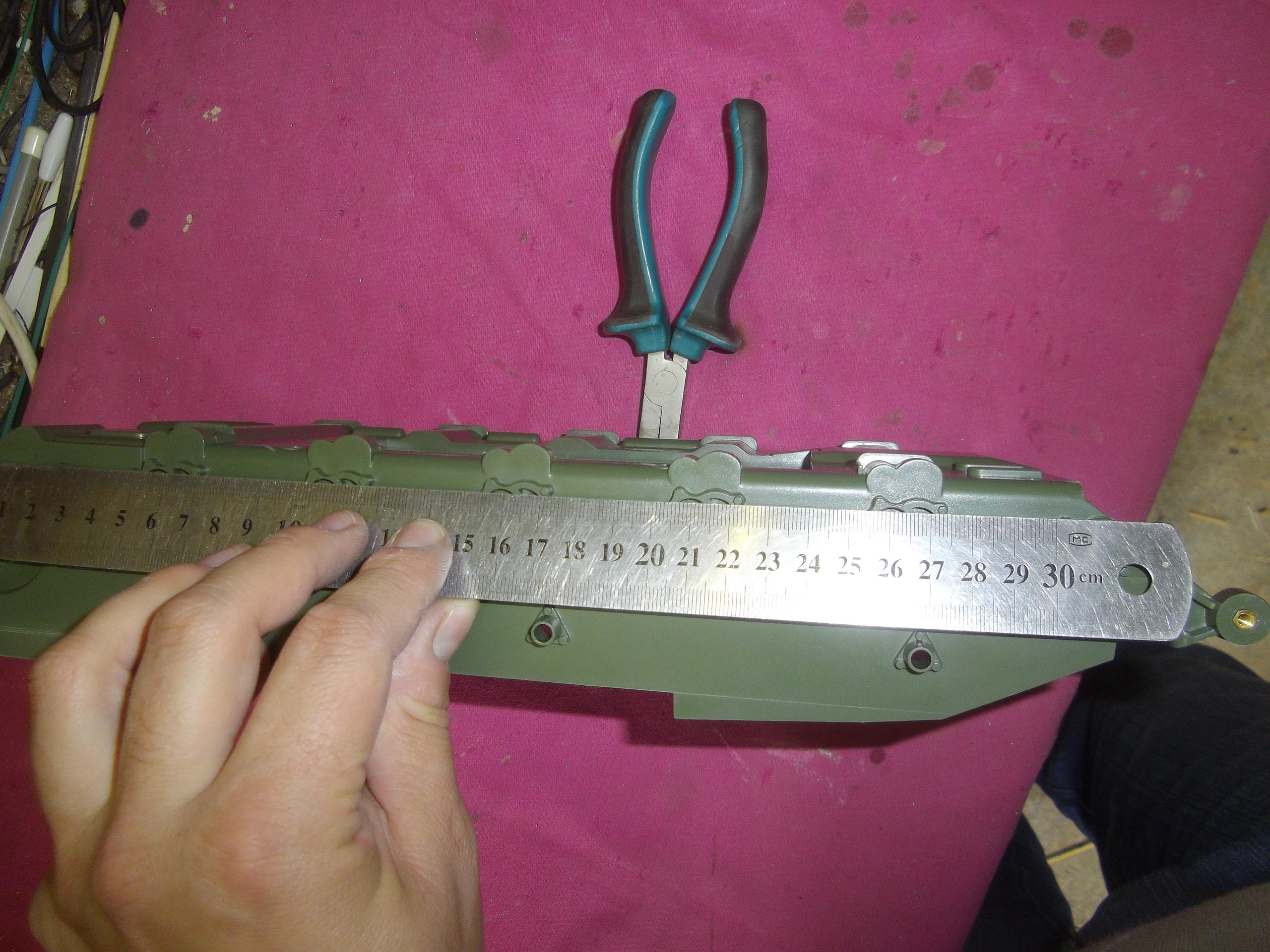

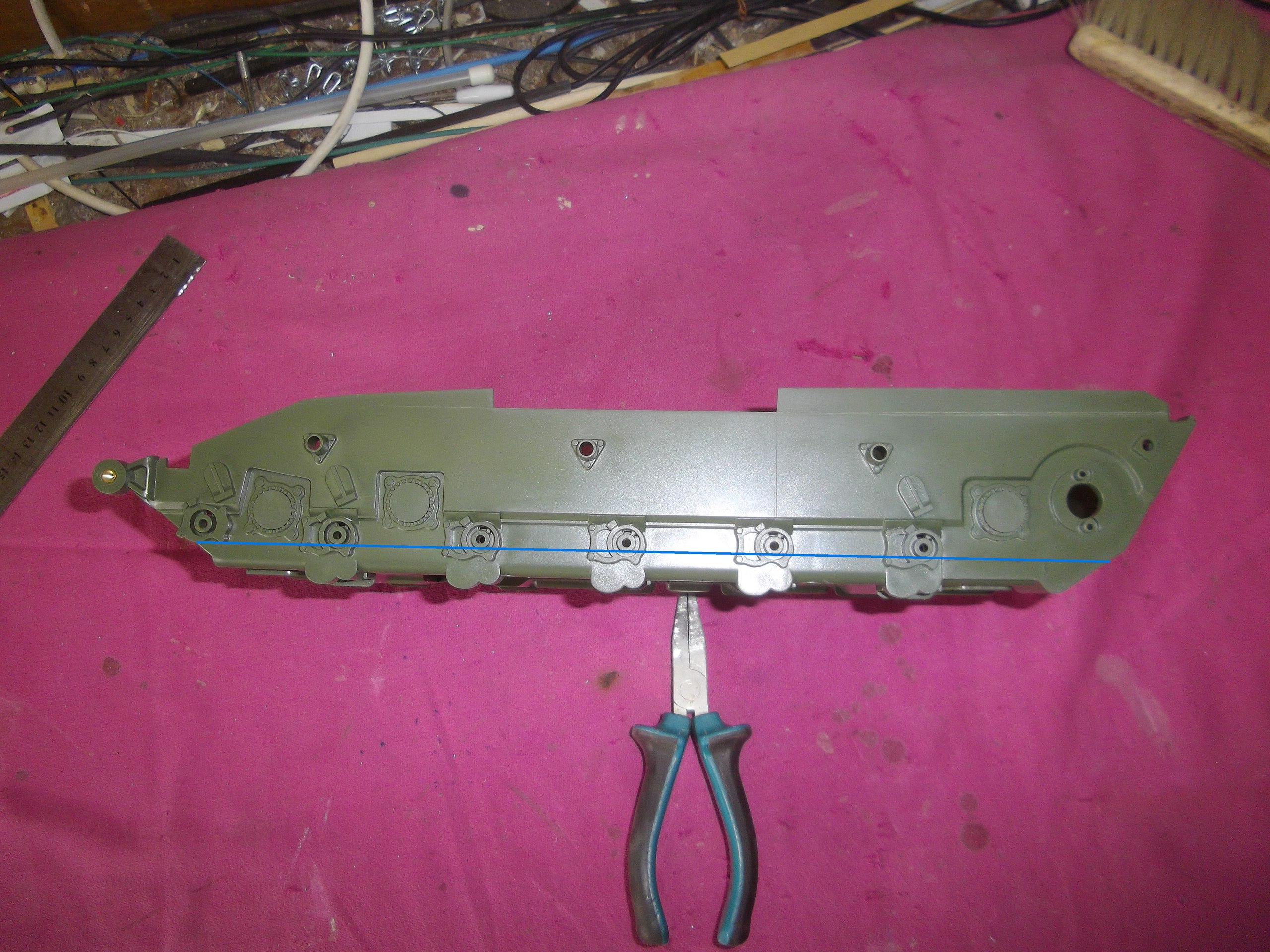

Размечаем линию отреза борта ,ровно над нижними гайками кронштейнов балансиров



Крупно





Отпиливаем борта



Отпиливаем излишки от бортов (лучше с припуском), оставляя целыми кронштейны балансиров



Подравниваем и зачищаем получившийся срез

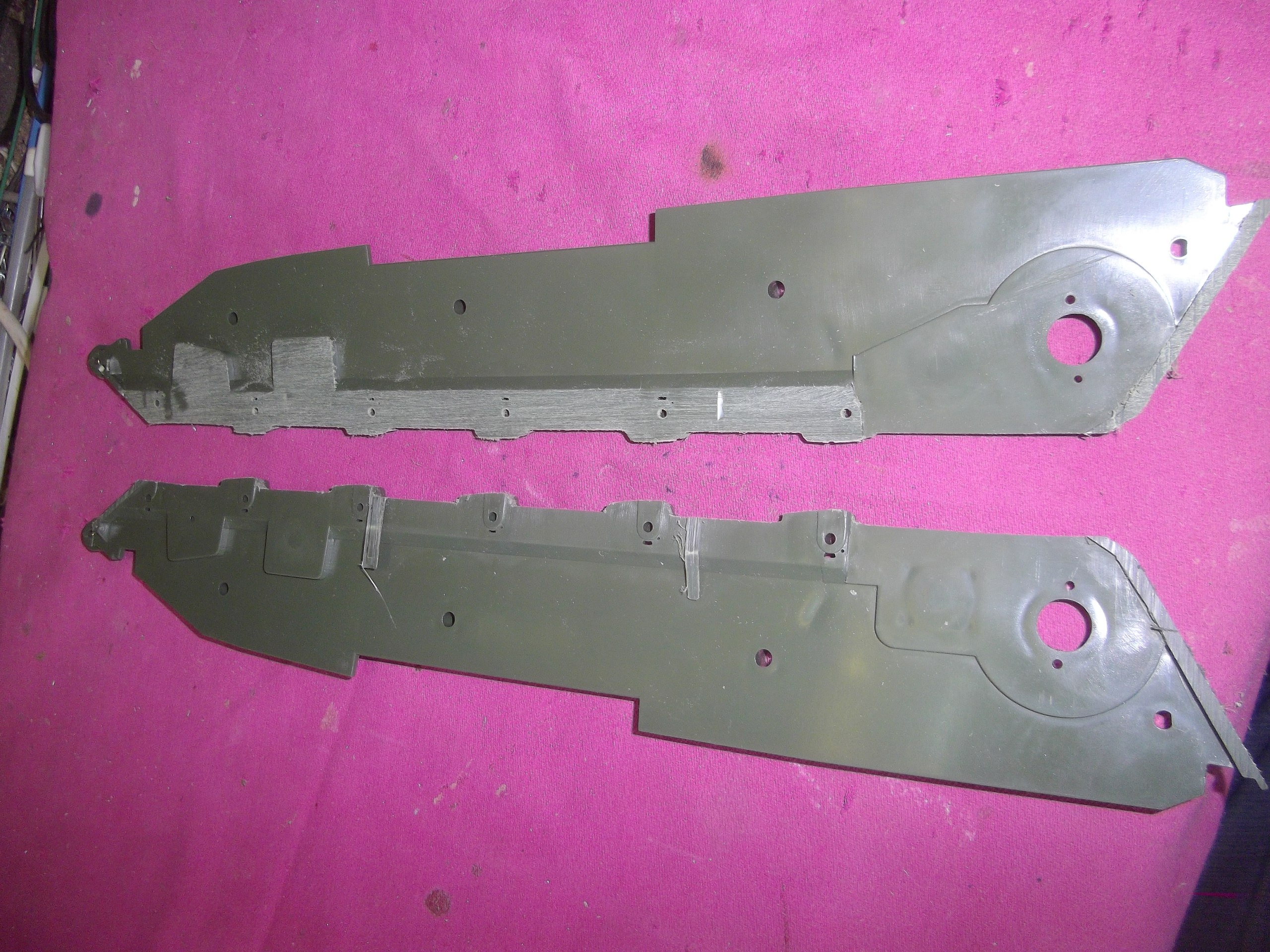

Зачищаем и выравниваем внутреннюю часть борта, прилегающую к металлу



по прилагающемуся чертежу делаем вставки между пластиком и металлом,для большей прочности и площади склейки, белый пластик 3мм толщиной,черный,в районе бортовых передач,1мм.
не экономя клей(слишком много тоже плохо), приклеиваем вставки к борту



чертеж вставок  м1:1  -в самом конце текста

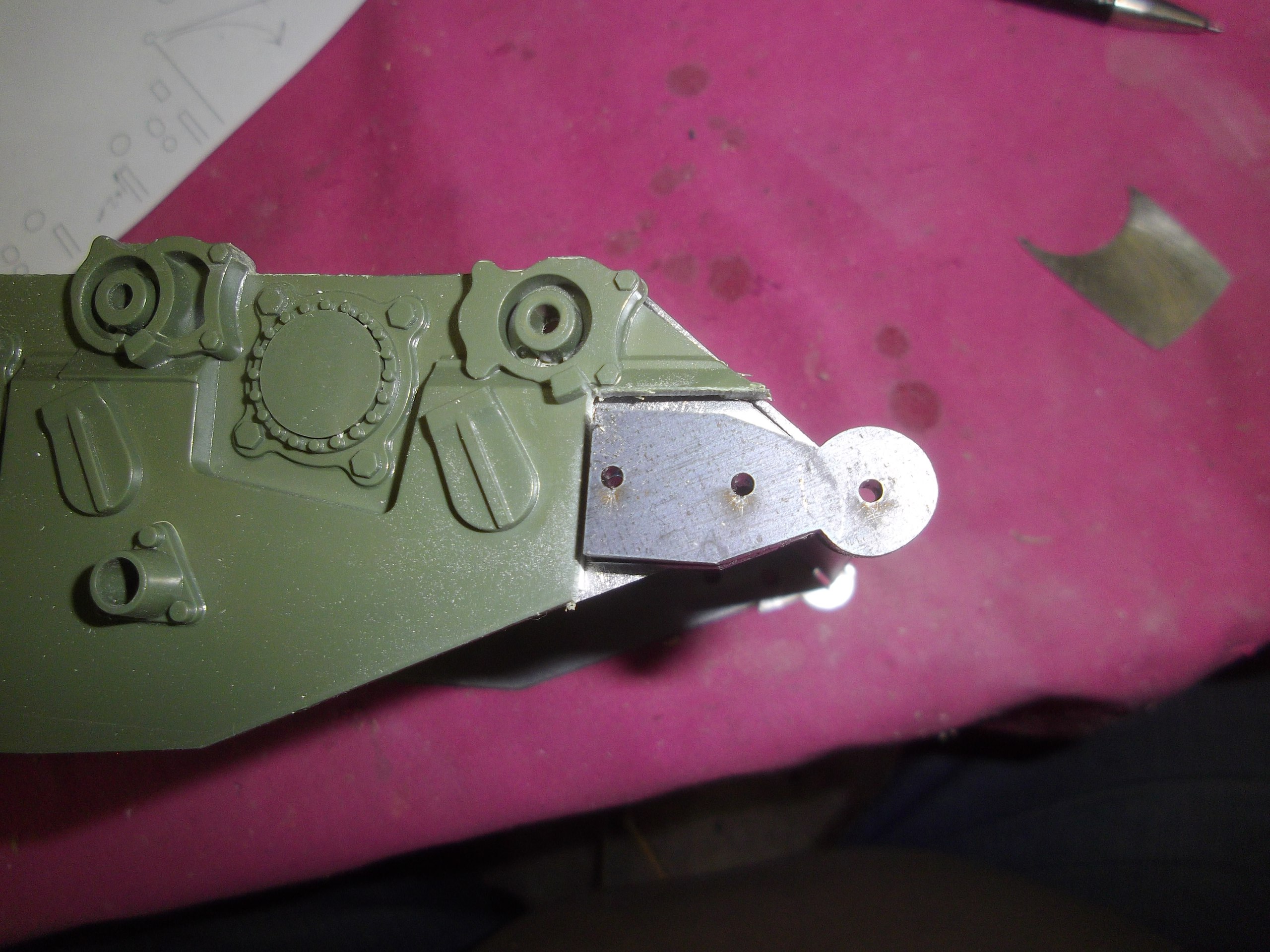

теперь делаем в бортах вырезы под нормальные металлические кронштейны ленивцев

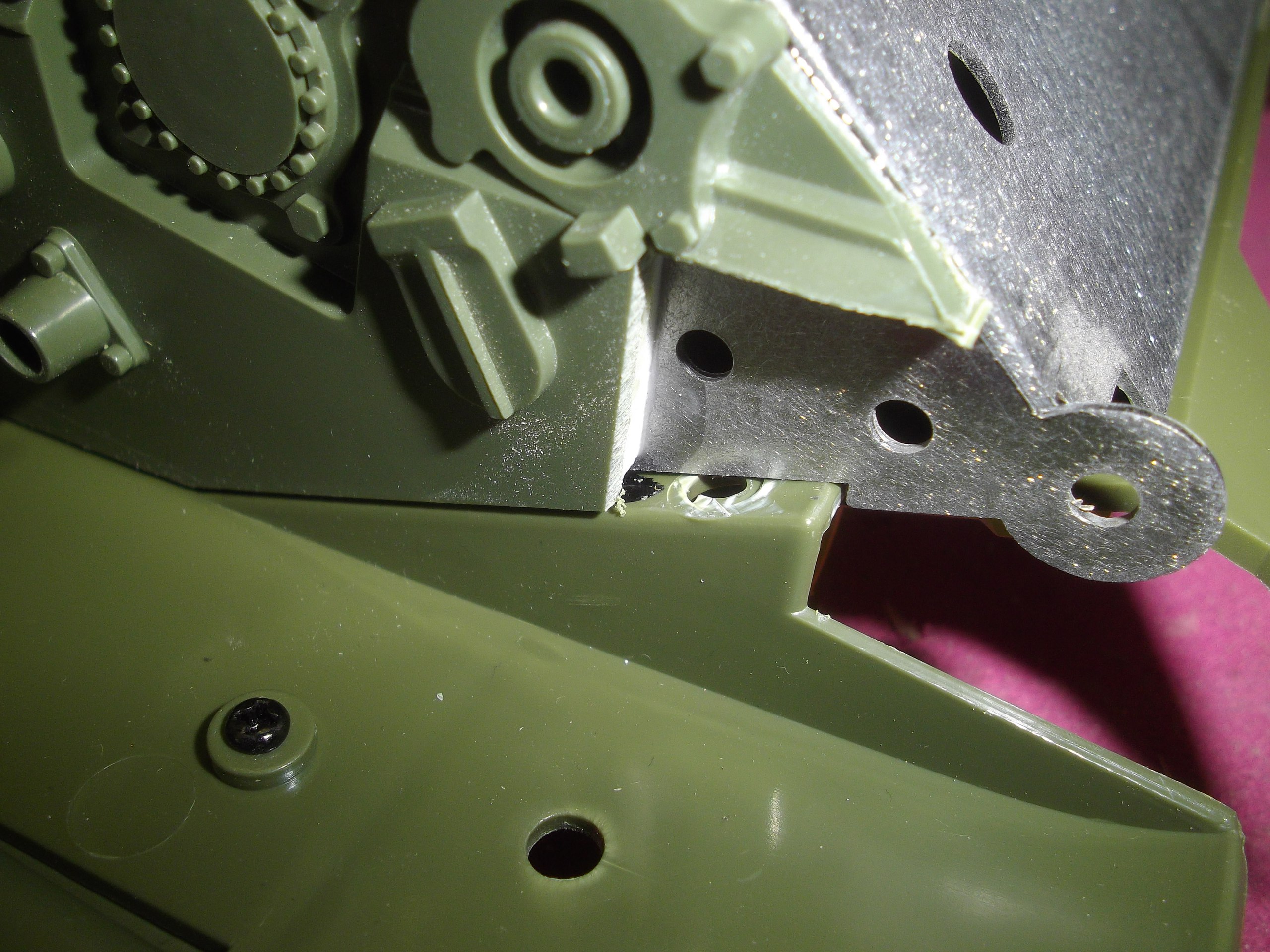

самая ответственная часть сборки, приклеивание пластиковых бортов к металлическим. позиционирование ведется по отверстию ведущего вала и линии выреза под шестерню поворота башни. 0.25мм смещения туда-сюда не критичны,но и не сильно желательны . фотки в каком-никаком, но таки ракурсе,мильпардон.

после приклейки проливаем всю линию стыка суперклеем, не жалеючи. тюбик(3гр) суперклея на 2 борта.





итого



далее займемся небольшой подгонкой верха.
срезаем крепежные шпеньки крыльев (крылья,как и остальные детали, отличнейше приклеиваются суперклеем или ,мммммм.... дихлорэтаном) ,и подрезаются углы ВЛД.

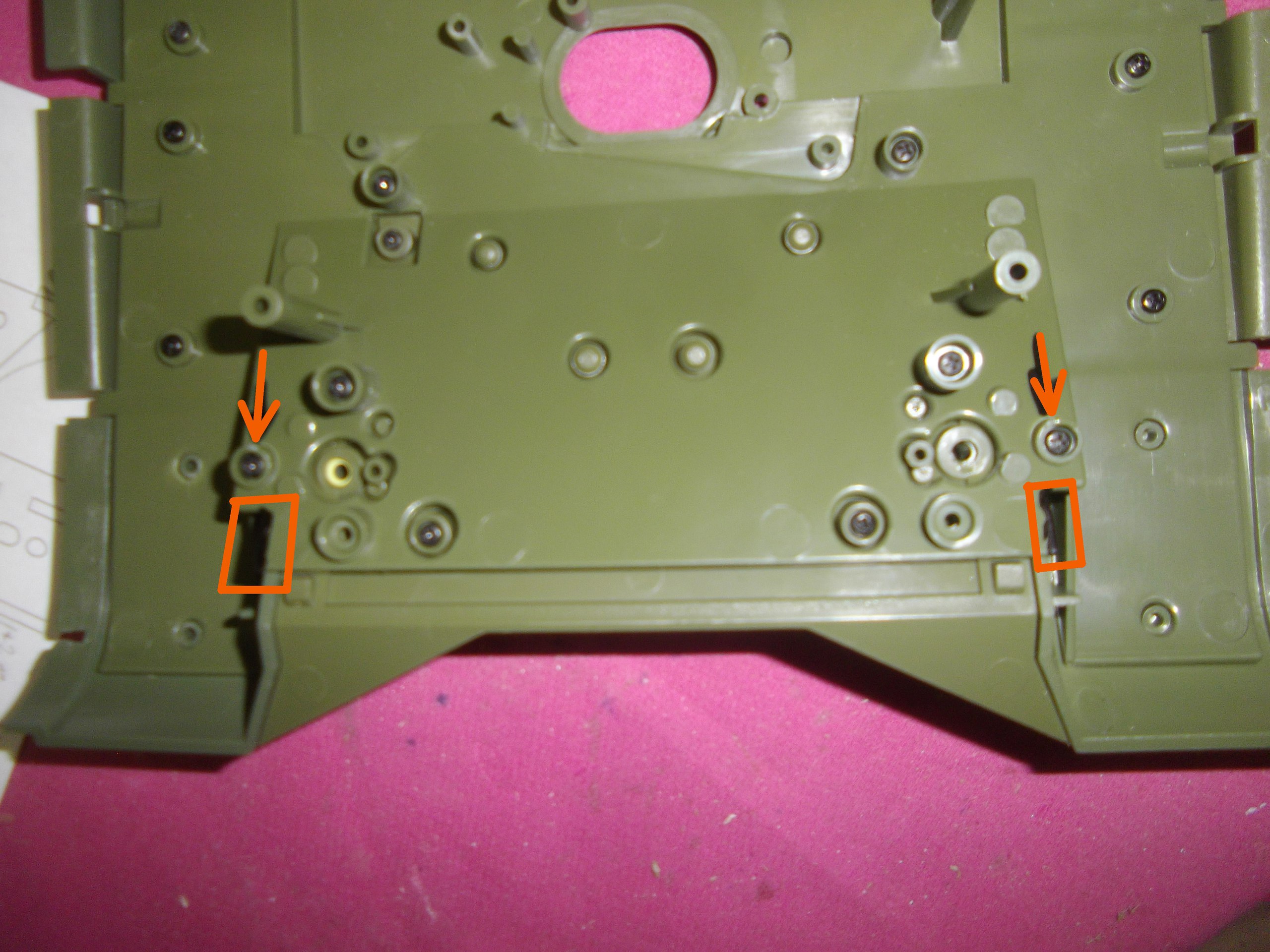

постепенно ,вашими(и нашими) кривыми ручками верх подгоняется к ванне. стоит обратить внимание на штатные стойки,в которые вкручиваются шурупы крепящие ванну к крыше, их (стоек) подкосы скорее всего придется подрезать.







самое сложное готово. подгоняем на новое место НЛД ,обрезаную снизу, либо, при наличии рук с радиусом стремящимся к бесконечности,делаем новую НЛД с ножом самоокапывателя



приклеиваем и прикручиваем кормовой лист



и на сладкое, винтами М3х10 привинчиваем кронштейны ленивцев





крыша корпуса фиксируется на новой ванне с помощью магнитов,длинных винтов,защелок,жвачки или кому как приспичит.
для дополнительного усиления можно соединить борта и лоб/корму уголками на винтах/шурупах/заклепках, но,КМК, и так вполне прочно, достаточно в эти углы вклеить по полоске пластика для герметичности.

редуктора штатные сюда не войдут по высоте,нужны низкие, типа как на штуге

Оффлайн Алекс

  • Клуб
  • Майор
  • *
  • Сообщений: 674
  • РЕПУТАЦИЯ: +2854/-0
    • Награды
стальная ванна Т-72
« Ответ #1 : 01 Октябрь 2016, 21:12:32 »
Паша, спасибо за хорошее описалово!
Скажи пожалуйста, где мне две такие стальные ванны взять? И за какие деньги?
Потому что сам я, без соответствующего инструмента, такое не сделаю.
А так же где взять кронштейны для ленивцев.
там же где и ванны?

И ещё вопрос.
Есть ли у тебя фотографии этапов постройки КВ-85?

Оффлайн SPA

  • Клуб
  • Майор
  • *
  • Сообщений: 523
  • РЕПУТАЦИЯ: +8469/-0
    • Награды
стальная ванна Т-72
« Ответ #2 : 02 Октябрь 2016, 01:07:21 »
пока негде
ты ж сам,вроде ,где-то заказывал себе?

а в теме про кв-85 разве нет?

Оффлайн SPA

  • Клуб
  • Майор
  • *
  • Сообщений: 523
  • РЕПУТАЦИЯ: +8469/-0
    • Награды
стальная ванна Т-72
« Ответ #3 : 02 Октябрь 2016, 01:07:52 »
крнштейны там же,да, но мб и останутся

Оффлайн Алекс

  • Клуб
  • Майор
  • *
  • Сообщений: 674
  • РЕПУТАЦИЯ: +2854/-0
    • Награды
стальная ванна Т-72
« Ответ #4 : 02 Октябрь 2016, 16:32:39 »
Цитата: SPA;1735
пока негде
Паша, так ты эту ванну сам резал и гнул? Или где то заказывал?
И там, где тебе эту ванну нарезали и гнули, ещё пару штук нельзя заказать?
Цитата: SPA;1735
ты ж сам,вроде ,где-то заказывал себе?
Мне могут металл, алюминий, дюраль подогнать, нарезанный листами на вразумительные размеры, но нарезать листы по чертежам и согнуть там не могут.
Цитата: SPA;1735
а в теме про кв-85 разве нет?
Там фотографий не осталось, погибли :( :( :(

Оффлайн Deny

  • Администратор
  • Маршал
  • *****
  • Сообщений: 1728
  • РЕПУТАЦИЯ: +10513/-0
    • Питерский танковод
    • Награды
стальная ванна Т-72
« Ответ #5 : 02 Октябрь 2016, 17:53:45 »
Тему 85 -го я восстановлю, но чуть позже

Оффлайн SPA

  • Клуб
  • Майор
  • *
  • Сообщений: 523
  • РЕПУТАЦИЯ: +8469/-0
    • Награды
стальная ванна Т-72
« Ответ #6 : 02 Октябрь 2016, 23:25:56 »
мне по бартеру партию сделали
если еще буду заказывать,тебя учту

Оффлайн Алекс

  • Клуб
  • Майор
  • *
  • Сообщений: 674
  • РЕПУТАЦИЯ: +2854/-0
    • Награды
стальная ванна Т-72
« Ответ #7 : 03 Октябрь 2016, 00:20:34 »
Цитата: SPA;1744
мне по бартеру партию сделали
если еще буду заказывать,тебя учту
А партию, это сколько штук? :)
Паша, бартер - хорошо, но у меня кроме денежного вознаграждения, предложить пока нечего, поэтому, закажи, пожалуйста для меня, три ванны с кронштейнами для ленивцев, по цене, надеюсь, сойдемся.

Оффлайн artem82

  • Клуб
  • Лейтенант
  • **
  • Сообщений: 124
  • РЕПУТАЦИЯ: +3152/-0
    • Награды
стальная ванна Т-72
« Ответ #8 : 03 Март 2017, 21:10:53 »
а куда все фото делись???

Оффлайн Deny

  • Администратор
  • Маршал
  • *****
  • Сообщений: 1728
  • РЕПУТАЦИЯ: +10513/-0
    • Питерский танковод
    • Награды
стальная ванна Т-72
« Ответ #9 : 03 Март 2017, 21:51:12 »
Артем, Паша фотки загружал с другого ресурса, видно там, что-то приключилось. Электроника, не надежная вещь
