Башня и катки Т-34-76
« : 19 Февраль 2019, 15:52:44 »
Последняя моя тема, а то и так забил форум.
Башня  и катки Т 34-76, напечатаны на 3 д принтере, заканчиваю танк с использованием этой башни и катков. Под башню сделал платку на ардуино для отката ствола под Хенг Лонг.
https://pp.userapi.com/c850628/v850628860/b912d/p4XNauv3v44.jpg
Башня и катки Т-34-76

https://pp.userapi.com/c852320/v852320080/b0d4b/KqAfkdo4elY.jpg
Башня и катки Т-34-76

https://pp.userapi.com/c851424/v851424080/b04b9/qHXxbFQ72TA.jpg
Башня и катки Т-34-76

https://pp.userapi.com/c845217/v845217623/1a0803/oFXG-1v5bSU.jpg
Башня и катки Т-34-76

https://pp.userapi.com/c849528/v849528623/12099a/C7iQzD20uCQ.jpg
Башня и катки Т-34-76

https://pp.userapi.com/c851024/v851024080/b1082/lx6KnXgBLk4.jpg
Башня и катки Т-34-76





Оффлайн Deny

  • Администратор
  • Маршал
  • *****
  • Сообщений: 2146
  • РЕПУТАЦИЯ: +10559/-0
    • Питерский танковод
    • Награды
Re: Башня и катки Т-34-76
« Ответ #1 : 19 Февраль 2019, 18:56:27 »
А подробней можно про откат на ардуино и как прицепили к плате ХЛ?

Оффлайн Joker

  • Рядовой
  • Сообщений: 46
  • РЕПУТАЦИЯ: +1408/-0
    • Награды
Re: Башня и катки Т-34-76
« Ответ #2 : 19 Февраль 2019, 21:47:53 »
Цитата: Deny
А подробней можно про откат на ардуино и как прицепили к плате ХЛ?
Я не смогу описать техническую сторону дела, так как скетч мне писали на заказ, я сам пока в этом деле на уровне трехлетнего ребенка. Но принцип работы , то есть техзадание делал я, так что работает это так. Плата дает при выстреле сигнал на выходы ик диода, и на выходы отката танка. Я подключал  к версии 5.2 и версии 5.3. на 5.3 к разъему switch recoil, тогда выстрел ( звук и откат) происходит одновременно  Если брать сигнал с выходов ИК диода,  откат  происходит позже, чем звук выстрела. Ну, а дальше дело техники, сигнал обрабатывает ардуино и откатывает ствол с нужным замедлением и длинной, в скетче все это настраивается.

у меня была мысль продать три - четыре таких модуля, чтобы отбить расходы на разработку, но, посмотрев код, решил, что любой мало-мальски знакомый с темой человек его и сам сделает.


Оффлайн Joker

  • Рядовой
  • Сообщений: 46
  • РЕПУТАЦИЯ: +1408/-0
    • Награды
Re: Башня и катки Т-34-76
« Ответ #3 : 19 Февраль 2019, 21:48:41 »

Оффлайн Joker

  • Рядовой
  • Сообщений: 46
  • РЕПУТАЦИЯ: +1408/-0
    • Награды
Re: Башня и катки Т-34-76
« Ответ #4 : 19 Февраль 2019, 21:56:01 »
https://pp.userapi.com/c851432/v851432694/a57da/ZSF6gm1HEdw.jpg
Башня и катки Т-34-76

Начало проекта

Оффлайн Deny

  • Администратор
  • Маршал
  • *****
  • Сообщений: 2146
  • РЕПУТАЦИЯ: +10559/-0
    • Питерский танковод
    • Награды
Re: Башня и катки Т-34-76
« Ответ #5 : 19 Февраль 2019, 22:13:38 »
Спасибо, интересовал момент именно, подключения к плате, а остальное дело техники!

Оффлайн Zloyuzver

  • Капитан
  • ****
  • Сообщений: 415
  • РЕПУТАЦИЯ: +6275/-0
    • Награды
Re: Башня и катки Т-34-76
« Ответ #6 : 02 Март 2019, 11:01:00 »
Денис, тут можно через делитель напряжения или через линейный стабилизатор на 5 вольт брать сигнал с питания мотора отката (т.к. там бегает 7,2 вольт) и подавать на пин ардуины в качестве триггера. Ну и при выстреле имитировать замыкание триггера выстрела на стоковом откате.

Оффлайн Питерский Танковод

Re: Башня и катки Т-34-76
« Ответ #7 : 02 Март 2019, 13:18:25 »
Руслан, спасибо про делитель, а то спали бы  пару портов)))   Принцип ясен.

Оффлайн Zloyuzver

  • Капитан
  • ****
  • Сообщений: 415
  • РЕПУТАЦИЯ: +6275/-0
    • Награды
Re: Башня и катки Т-34-76
« Ответ #8 : 02 Март 2019, 14:16:32 »
Не за что. Кстати, замыкать концевик тоже лучше через транзистор или биполярник, я не в курсе сколько там бегает, может всё те же 7,2 вольт

Оффлайн Юрий_1

  • Клуб
  • Лейтенант
  • *
  • Сообщений: 214
  • РЕПУТАЦИЯ: +1271/-0
    • Награды
Re: Башня и катки Т-34-76
« Ответ #9 : 23 Ноябрь 2019, 15:43:49 »
Добрый день,

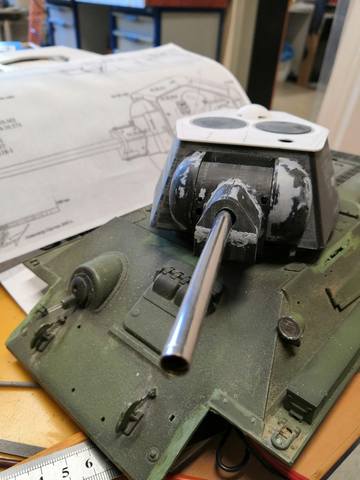

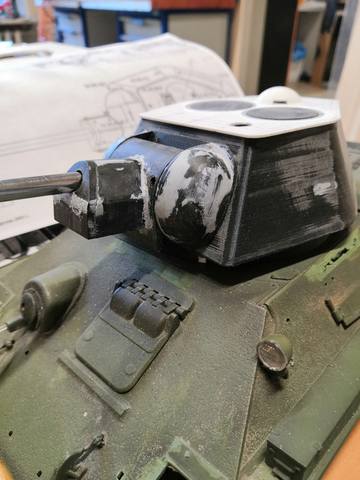

насмотревшись и обзавидовавшись на кудесников 3Д печати, решил продемонстрировать свой скромный труд:
тоже "гайка", своего принтера нет, поэтому модели печатал на стороне.

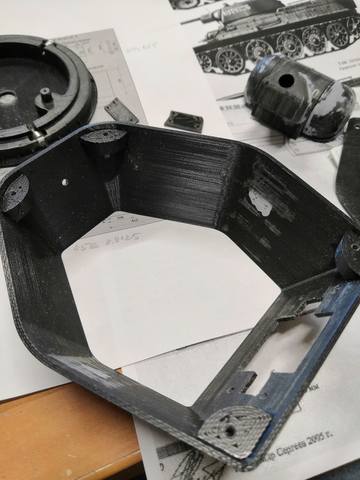

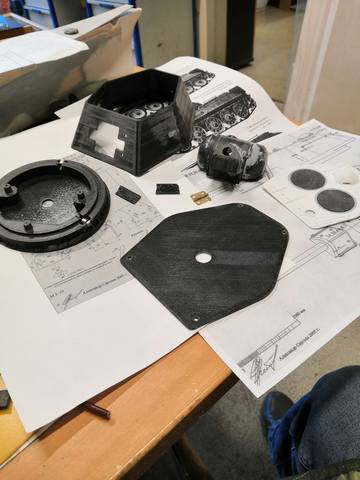

Все модели делал сам в "носороге" и "солиде".

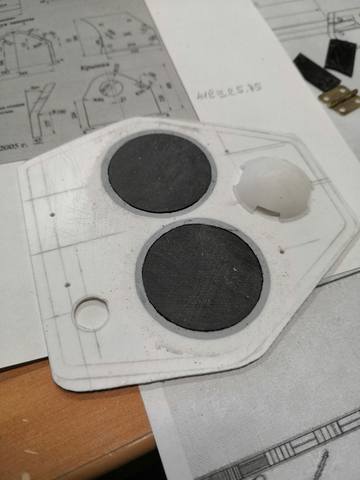

Крышу пока планирую съемную.

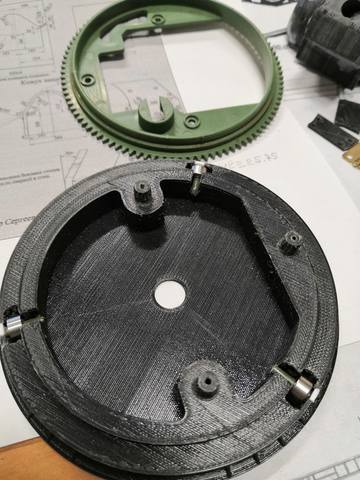

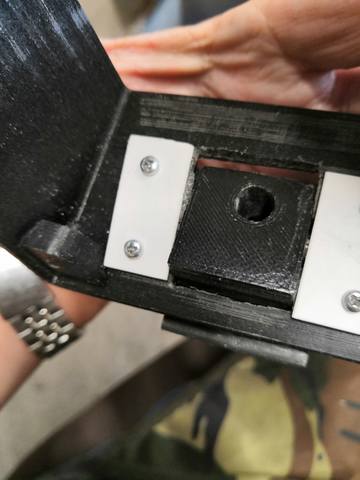

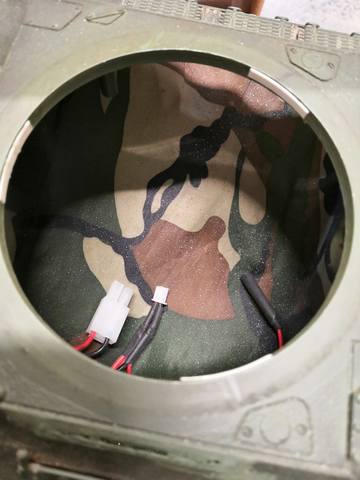

Для устранения болтанки вклеил в погон проставки.

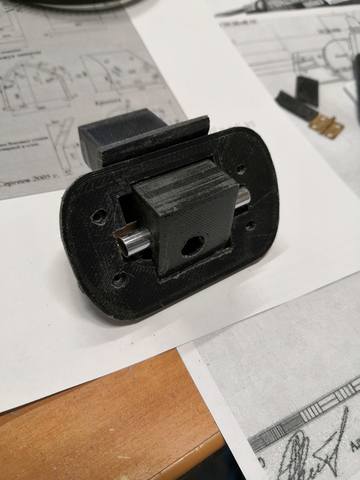

Цапфы стоят на своем конструктивном месте, а не как  у изготовителей.

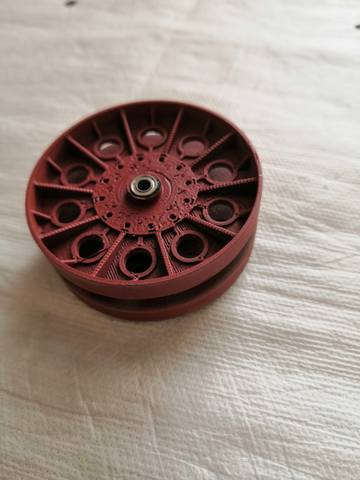

Подшипники работают отлично. Все крутится и не люфтит.
Болты для крепления вырезал на лазере.
Состояние - под жидкую шпаклевку. Потом грунт и покраска.
Для просмотр ссылок требуется регистрация. Для просмотр ссылок требуется регистрация. Для просмотр ссылок требуется регистрация. Для просмотр ссылок требуется регистрация. Для просмотр ссылок требуется регистрация. Для просмотр ссылок требуется регистрация. Для просмотр ссылок требуется регистрация. Для просмотр ссылок требуется регистрация. Для просмотр ссылок требуется регистрация. Для просмотр ссылок требуется регистрация.
В работе откат и мелочевка. Отсутствие свободного времени и мастерской - очень тормозит процесс.
