Потихоньку, не спеша делаю эту модельку. Чертежи есть, фото есть, идеи тоже присутствуют. Из фабричного- только гусеницы и ведущие. На данный момент готова башня. Жду пробные отливки элементов ходовой. Для этой башни сделал новый откат. Теперь обе сервы монтируются на него.

Boggart79

Давно не писал, хотя работа над моделью не прекращалась.
С литыми деталями для ходовой ничего не получилось, поэтому в работу запустил вариант фрезерованных деталей. катки на данный момент готовы. По конструкции это аналог Тамиевского катка- две металлические чашки , собранные через втулку, с наружной смоляной деталью


Подвеска будет торсионная.
полностью прорисовал корпус и внес изменения для печати.


Редуктор буду ставить Taigen 5/1. Это единственный вариант, не связанный с изготовлением редуктора. Установочный габарит в этой модели ДхШхВ - 85х88х40. Сам редуктор тоже с "изюминкой": на него поставил бк аутраннеры, габарит у мотора минимальный, но характеристики по тяге высокие

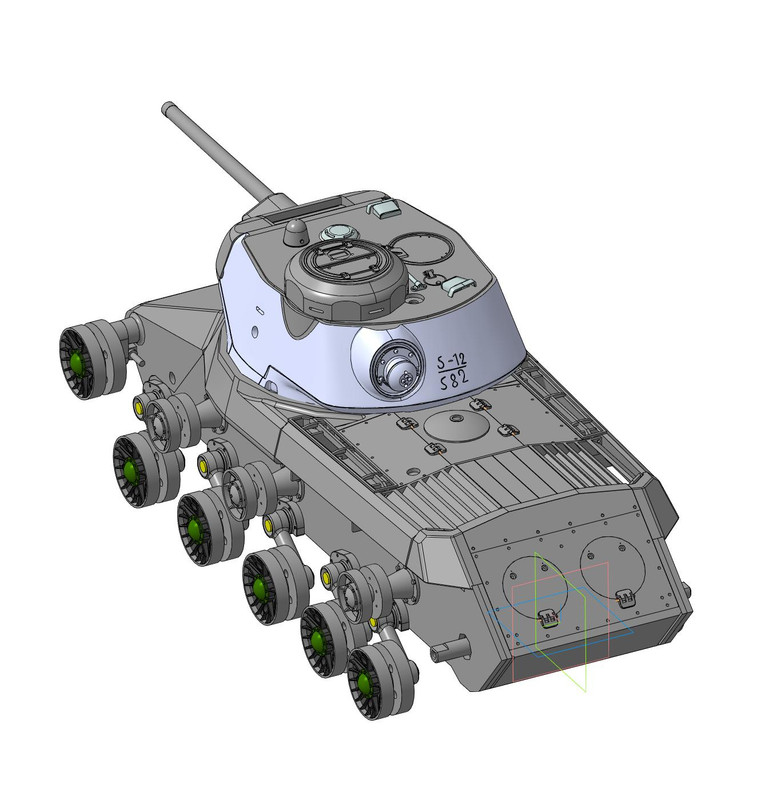

Вся сборка выглядит так:


Deny

Артём, огромная работа проделана, надеюсь этот экземпляр увидеть в живую
​Не говорите, если это не изменит тишину к лучшему.

Boggart79

Денис, обязательно покажу. Как уже писал на сайте ТКМ , объем работ действительно большой. Из старых проектов использовал , с небольшой переделкой, только корпус башни от КВ-1С и шаровую установку дт. Все остальные элементы рисовал «с нуля». Некоторые сборки прорисованы в нескольких вариантах:
Механизм подъема-опускания , узел крепления балансира, опорный каток.
Тот же корпус прорисован в копийном варианте и в варианте для 3д печати...
Вообще то приобрел большой опыт. И из этого проекта выросло , как минимум несколько побочных - литая башня КВ 257 проект, командирская башенка КВ-85, универсальный откат с сервами подъема и отката на корпусе самого отката.

Deny

Цитата: Boggart79 от 27-марта-2020, 18:34:23универсальный откат с сервами подъема и отката на корпусе самого отката.
вот это вообще интересно, можно фото, если не секрет.
​Не говорите, если это не изменит тишину к лучшему.

Юрий_1

Да, супер. Завидую по хорошему. А что с литьем?
Я сделал модели для катков КВ-85 для печати и для литья. напечатал пробные версии (не забрать - карантин) и договорился с литьем на пробу, но пока придется подождать.

Boggart79

Литейка подвела по качеству. Что бы было приемлемое качество+цена, необходимо заказывать партию от 100 штук. Поэтому для кв-13 выбрал вариант фрезеровки. Юрий поделитесь фото катка кв-85. В принципе он намного проще по форме.

Boggart79

немного про откат.....
откат в башне КВ-1 с пушкой ЗиС-5

Откат для башни КВ-9 с пушкой У-11

откат для башни КВ-13

откат для башни КВ-85

Boggart79

конструктивно состоит из трех основных частей:

- корпус
-каретка
-качающаяся часть(обычно это маска пушки вместе с осями цапф)
 корпус всегда один и тот же. На него можно поставить две сервы или только одну для механизации отката.
в зависимости от расположения ствола, меняется расположение отверстия в каретке.
правильное расположение оси цапф ставится на качающейся части.
монтаж покажу на примере башни КВ-85

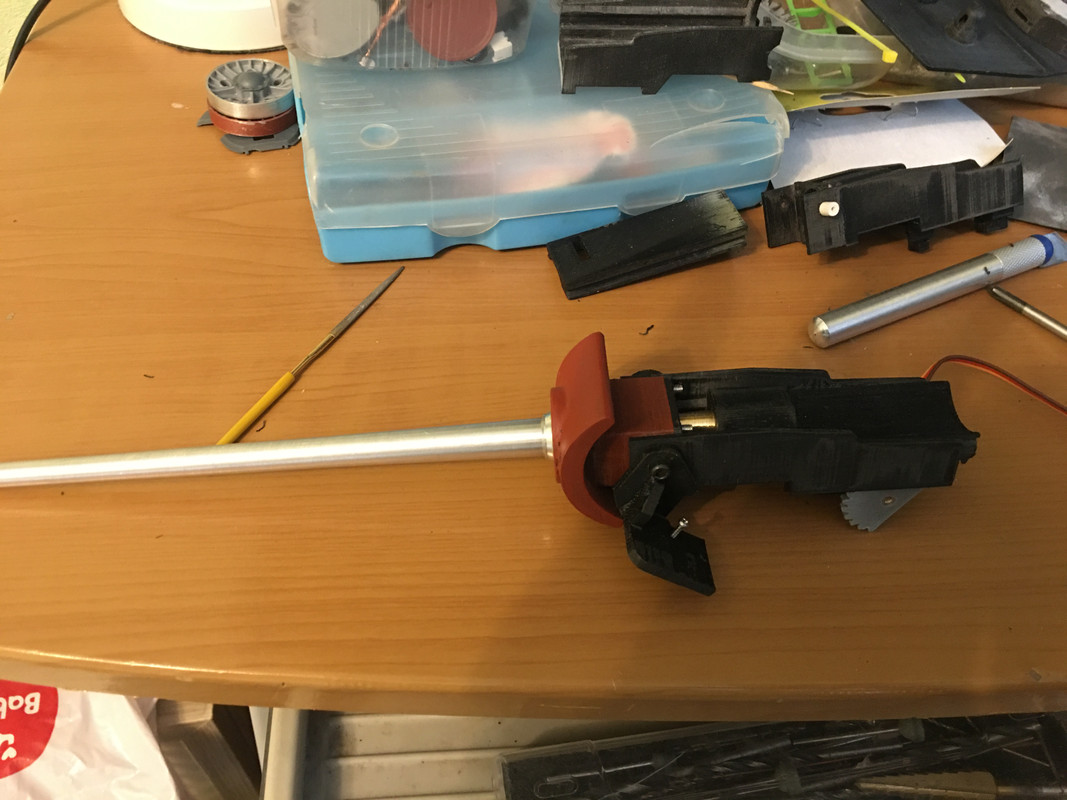

1 собранный механизм


2. снимаю серву отката

для этой процедуры серва допилена

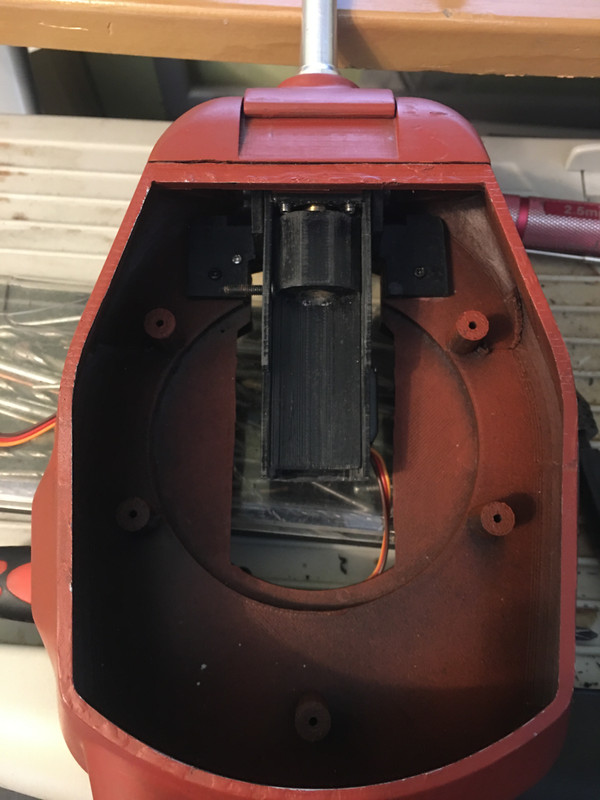

3. вынимаю каретку

4. на КВ-85 оси цапф стоят на корпусе отката поэтому снимаю маску( крепится через корпус установочными винтами)






Boggart79

Забрал из печати нос и верхнюю крышку. Отшкурил, зашпаклевал. Делаю имитацию литой брони
